MODULE WIRELESS NRF24L01 PA + LNA

MODULE WIRELESS NRF24L01 PA + LNA

Thông số kỹ thuật :

- Điện áp hoạt động : 3 -3.6VDC ( Thường sử dụng 3.3VDC)

- Chuẩn giao tiếp : SPI

- Độ nhạy thu: -92dBm @ 2 MBPS

- Khoảng cách thu phát : 1100 Mét.

ỨNG DỤNG

- Sử dụng để giao tiếp các thiết bị tầm ngắn

- Điều khiển robot trong các cuộc thi

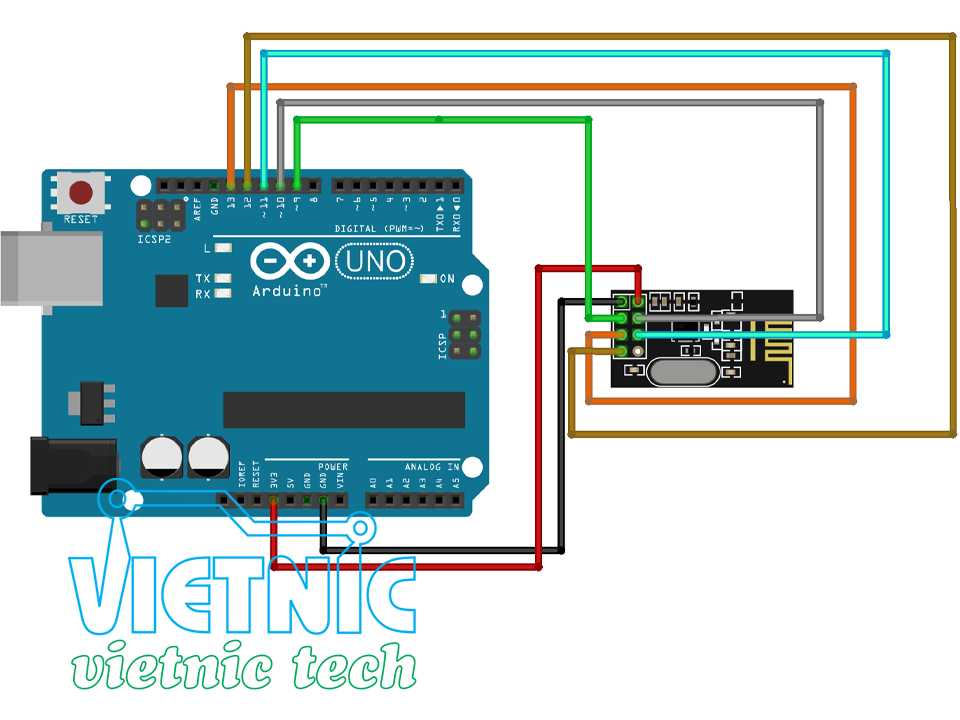

SƠ ĐỒ KẾT NỐI

CODE MẪU

#include <SPI.h>
#include "RF24.h"

const uint64_t pipe = 0xE8E8F0F0E1LL; // địa chỉ để phát
RF24 radio(9,10);
byte msg[3];
const int sensor = A0;
int value = 0;

void setup(){

  ​radio.begin();
  ​radio.setAutoAck(1);
  ​radio.setRetries(1,1);
  ​radio.setDataRate(RF24_1MBPS);      // Tốc độ truyề
  ​radio.setPALevel(RF24_PA_MAX);      // Dung lượng tối đ
  ​radio.setChannel(10);                  // Đặt kênh
  ​radio.openWritingPipe(pipe);        // mở kênh
  ​pinMode(sensor, INPUT);
}

void loop(){
  ​value = analogRead(sensor);
  ​msg[0] = value / 4;
  ​radio.write(&msg, sizeof(msg));
  ​delay(50);
}
