CẢM BIẾN LƯU LƯỢNG YF-S201

THÔNG SỐ KỸ THUẬT

• Nguồn: 5 – 24V

• Dòng tiêu thụ : < 10mA.

• Chịu áp lực đến: 1.75Mpa

• Lưu lượng đo: 1 – 30 (L/min)

• Nhiệt độ hoạt động: < 120 độ C

• Độ ẩm: 35% – 90% RH

• Kích thước: 61 x 36 x 34mm

ỨNG DỤNG

- Ứng dụng trong các thiết bị máy nước nóng, máy đo lưu lượng...

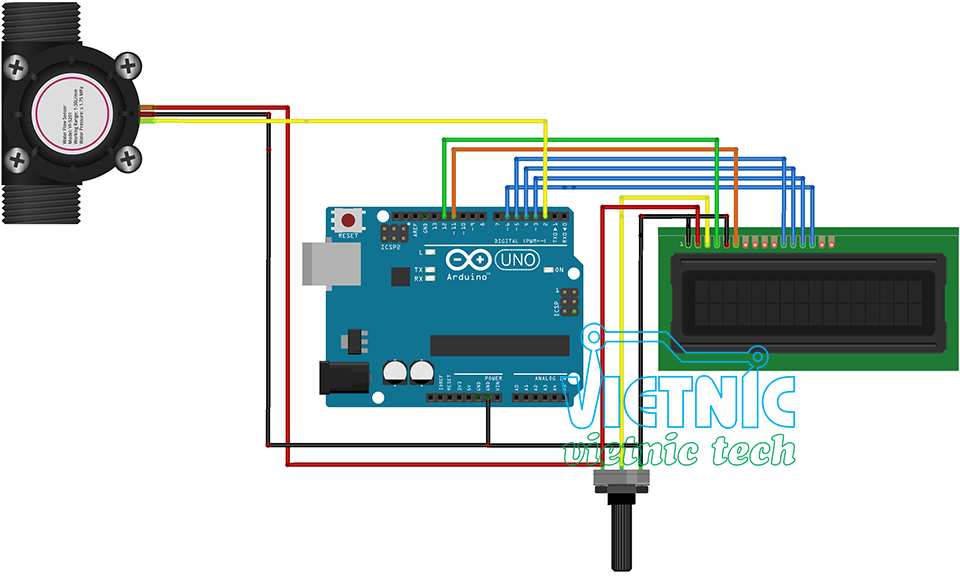

SƠ ĐỒ NGUYÊN LÝ

CODE MẪU ĐỌC GIÁ TRỊ LƯU LƯỢNG VÀ HIỂN THỊ LÊN LCD

Thư viện LCD16x2 https://github.com/arduino-libraries/LiquidCrystal

/*
   ĐIỆN TỬ VIETNIC - 816 TÔN ĐỨC THẰNG - ĐÀ NẴNG
*/
#include<LiquidCrystal.h>
LiquidCrystal lcd (5, 4, 3, 6, 1, 0);  // khởi tạo các chân giao tiếp
byte sensorInterrupt = 0; // 0 = digital pin 2
byte sensorPin = 2;

float calibrationFactor = 4.5;

volatile byte pulseCount;

float flowRate;
unsigned int flowMilliLitres;
unsigned long totalMilliLitres;

unsigned long oldTime;

void setup()
{

  Serial.begin(9600);
  pinMode(sensorPin, INPUT);
  digitalWrite(sensorPin, HIGH);

  pulseCount = 0;
  flowRate = 0.0;
  flowMilliLitres = 0;
  totalMilliLitres = 0;
  oldTime = 0;

  attachInterrupt(sensorInterrupt, pulseCounter, FALLING);

  lcd.begin(16, 2);          // khởi tạo màn hình LCD 16×2
  lcd.setCursor (0, 0);      // đặt con trỏ tại hàng 0 cột 0
  lcd.print ("vietnic.vn"); // In ra màn hình lcd dòng
  delay(2000);
  lcd.clear();
}

void loop()
{

  if ((millis() - oldTime) > 1000) // Only process counters once per second
  {
    detachInterrupt(sensorInterrupt);
    flowRate = ((1000.0 / (millis() - oldTime)) * pulseCount) / calibrationFactor;
    oldTime = millis();
    flowMilliLitres = (flowRate / 60) * 1000;
    totalMilliLitres += flowMilliLitres;

    unsigned int frac;

    // Print the flow rate for this second in litres / minute
    Serial.print("Flow rate: ");
    Serial.print(int(flowRate)); // Print the integer part of the variable
    Serial.print("L/min");
    Serial.print("\t"); // Print tab space

    // Print the cumulative total of litres flowed since starting
    Serial.print("Output Liquid Quantity: ");
    Serial.print(totalMilliLitres);
    Serial.println("mL");
    Serial.print("\t"); // Print tab space
    Serial.print(totalMilliLitres / 1000);
    Serial.print("L");

    // Reset the pulse counter so we can start incrementing again
    pulseCount = 0;

    // Enable the interrupt again now that we've finished sending output
    attachInterrupt(sensorInterrupt, pulseCounter, FALLING);
  }
}

/*
  Insterrupt Service Routine
*/
void pulseCounter()
{
  // Increment the pulse counter
  pulseCount++;
}
