MODULE QUANG TRỞ LM393

MODULE QUANG TRỞ LM393

THÔNG SỐ KỸ THUẬT :

-Điện áp hoạt động 3.3 – 5 V.

-Kết nối 4 chân với 2 chân cấp nguồn (VCC và GND) và 2 chân tín hiệu ngõ ra (AO và DO).

-Hỗ trợ cả 2 dạng tín hiệu ra Analog và TTL. Ngõ ra Analog 0 – 5V tỷ lệ thuận với cường độ ánh sáng, ngõ TTL tích cực mức thấp.

-Độ nhạy cao với ánh sáng được tùy chỉnh bằng biến trở .

-Kích thước 32 x 14mm.

ỨNG DỤNG :

Cảm biến cường độ ánh sáng phát hiện cường độ ánh sáng, sử dụng bộ cảm biến photoresistor loại nhạy cảm, cho tín hiệu ổn định, rõ ràng và chính xác hơn so với quang trở độ nhạy có thể tùy chỉnh. Thiết kế đơn giản nhưng hiệu quả và độ tin cậy cao, độ nhiễu thấp do được thiết kế mạch lọc tín hiệu trước khi so sánh với ngưỡng.

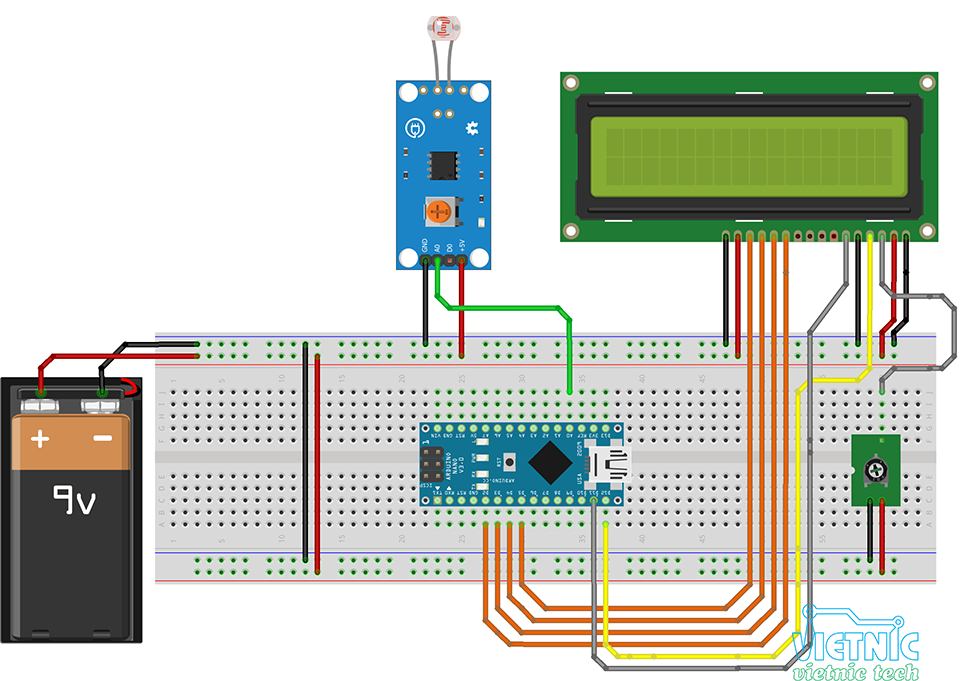

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

Để thực hiện sơ đồ như trên các module cần có như Arduino Nano , LCD16x2 .

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
  lcd.setCursor(0, 1);
  lcd.print("DIEN TU VIETNIC");
  delay(1000);
  lcd.clear();
}

void loop() {
  int val = analogRead(A0) ;
  lcd.setCursor(0, 1);
  lcd.print(val);
  Serial.println(val);
  delay(1000);
}
