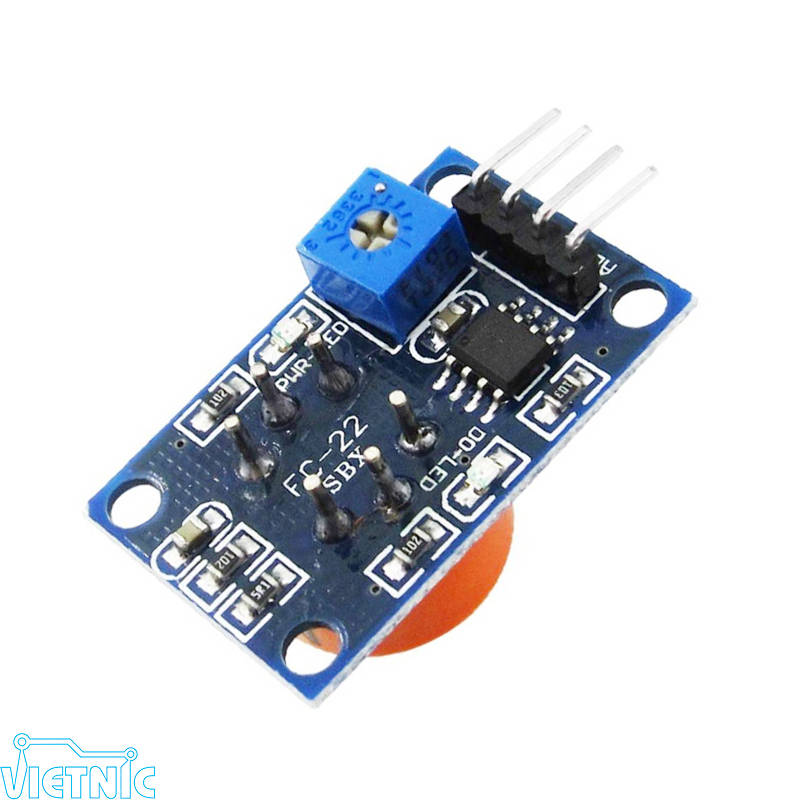

MODULE CẢM BIẾN NỒNG ĐỘ CỒN MQ3

MODULE CẢM BIẾN NỒNG ĐỘ CỒN MQ3

THÔNG SỐ KỸ THUẬT :

Kích thước: 32 x 22 x 27 mm

Chip chính: LM393, MQ-3 cảm biến khí.

Điện áp cung cấp: DC 5V.

Có 2 dạng tín hiệu đầu ra dạng Analog và TTL.

Tín hiệu đầu ra TTL có giá trị thấp. (đầu ra tín hiệu mức thấp có thể được kết nối trực tiếp với vi điều khiển).

Đầu ra tương tự 0 ~ 5V, nồng độ cồn càng cao điện áp càng cao.

Độ nhạy cao và chọn lọc tốt với hơi ethanol.

Bền và ổn định đáng tin cậy.

Nhạy và phục hồi nhanh.

ỨNG DỤNG :

Sử dụng để phát hiện nồng độ cồn trong môi trường, hơi thở. Cảm biến có độ nhạy cao khả năng phản hồi nhanh, độ nhạy có thể điều chỉnh được bằng biến trở. Cảm biến cung cấp một đầu ra tương tự dựa trên nồng độ cồn.

Cảm biến MQ-3 có thể phát hiện khí gas, alcohol, ethanol.

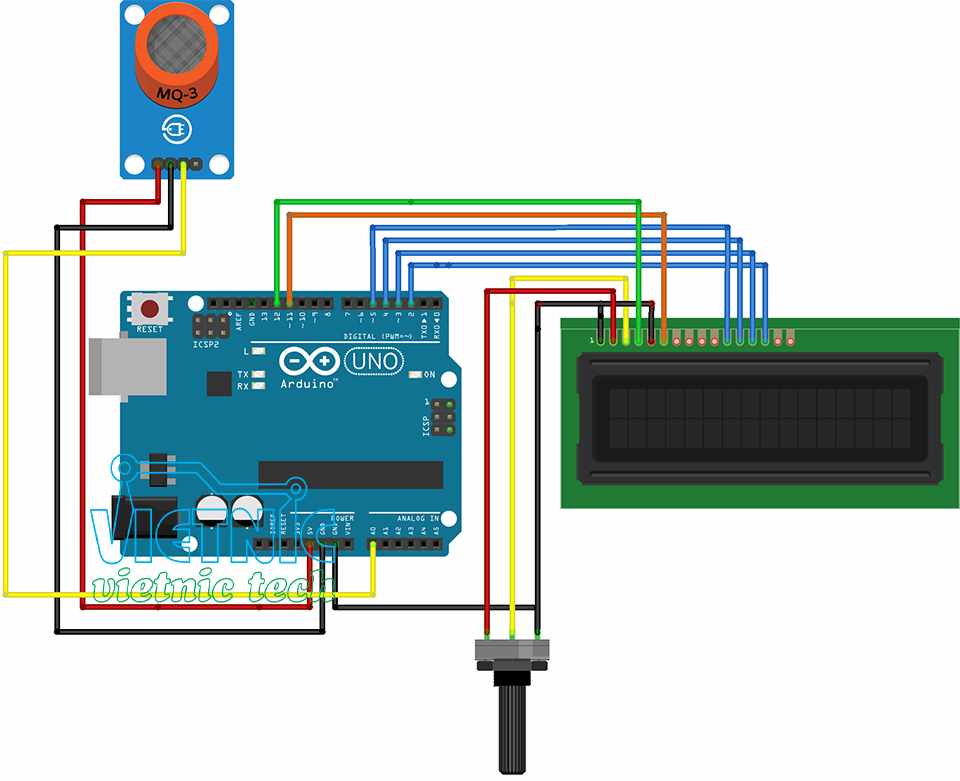

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

//Thư viện LCD16x2 https://github.com/arduino-libraries/LiquidCrystal
/*
   ĐIỆN TỬ VIETNIC - 816 TÔN ĐỨC THẮNG - ĐÀ NẴNG
*/

#include<LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup(void)
{
  Serial.begin(9600);

  lcd.begin(16, 2);          // khởi tạo màn hình LCD 16×2
  lcd.setCursor (0, 0);      // đặt con trỏ tại hàng 0 cột 0
  lcd.print ("vietnic.cvn"); // In ra màn hình lcd dòng
  delay(2000);
  lcd.clear();
}
void loop(void)
{
  int val = analogRead(A0);
  lcd.setCursor (0, 0);
  lcd.print ("NỒNG ĐỘ CỒN");
  lcd.setCursor (0, 1);
  lcd.print (val);
  delay(1000);
}
