MODULE CẢM BIẾN LỬA 5 ĐẦU DÒ

MODULE CẢM BIẾN LỬA 5 ĐẦU DÒ

THÔNG SỐ KỸ THUẬT :

Có thể phát tín hiệu Digital (cao và thấp)

Có thể phát tín hiệu Analog (tín hiệu điện áp)

Điều chỉnh khoảng cách phát hiện đầu ra Digital. Độ nhạy đầu ra Analog có thể điều chỉnh

Sử dụng điện trở 1%, đầu ra tín hiệu chính xác hơn

Bộ nguồn: 3.3-9VDC và tương thích với hầu hết hệ thống SCM

ỨNG DỤNG :

Cảm biến lửa 5 đầu dò được sử dụng để phát hiện ngọn lửa trong khu vực lớn hơn 120 độ . Có thể ứng dụng để phát hiện ngọn lửa , tích hợp vào các robot phục vụ cho các mục đích học tập . Với thiết kế cho 2 đầu ra tín hiệu là digital và analog nên có thể tương thích với nhiều dòng vi điều khiển như Arduino,STM32,PIC...

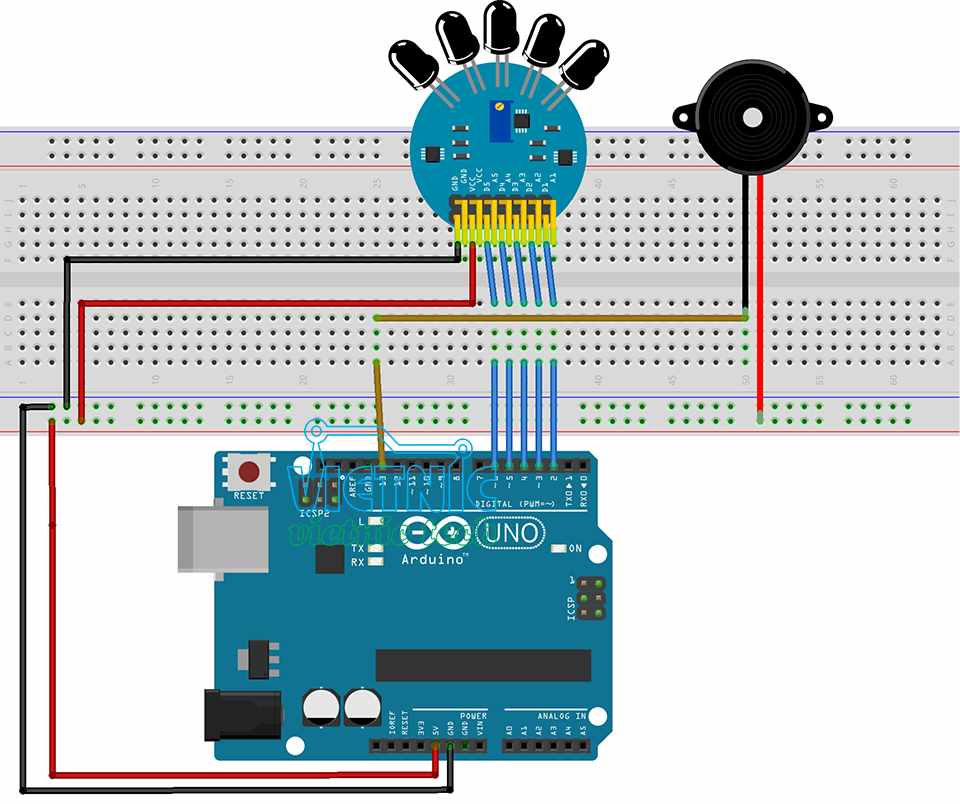

SƠ ĐỒ KẾT NỐI :

CODE MẪU :

//**************Dien Tu VIETNIC**************//
//**************https://www.vietnic.vn ***************//
//**************Cam bien lua 5 dau do ************//
#define Sensor_1 2
#define Sensor_2 3
#define Sensor_3 4
#define Sensor_4 5
#define Sensor_5 6
#define SPK 6

void setup() {
  pinMode(Sensor_1, INPUT_PULLUP);
  pinMode(Sensor_2, INPUT_PULLUP);
  pinMode(Sensor_3, INPUT_PULLUP);
  pinMode(Sensor_4, INPUT_PULLUP);
  pinMode(Sensor_5, INPUT_PULLUP);
  pinMode(SPK, OUTPUT);

}

void loop() {
  if (digitalRead(Sensor_1) == 1 || digitalRead(Sensor_2) == 1 || digitalRead(Sensor_3) == 1 || digitalRead(Sensor_4) == 1 || digitalRead(Sensor_5) == 1 )
  {
    Serial.println("Phat Hien Lua");
    digitalWrite(SPK, 1); delay(500);
    digitalWrite(SPK, 0); delay(500);
  }
  else
  {
    digitalWrite(SPK, 0); delay(500);
  }

}
